USB HID UPS for NAS[主控]

闲聊QQ群：870383296



本工程的UPS系统整体架构为：主控+直流电源+升降压充电+电池升降压后备电源



新版本基于已验证旧款改进，各模块间测试没问题，新版本PCB打样验证中，硬件部分基本没什么问题，程序慢慢改，欢迎尝鲜



本项目更新为主控板，电池充电及电池升降压等其他功率部件分离，解决老版本的充电和输出电压的限制问题，需要哪种电压和电池根据自己的需要配置（输入输出<24V）

使用时，将主控板充电输出连接到充放电PCB的充电输入，充放电PCB的BAT连接到电池组或者通过堆叠的方式连接4S电池架，充放电PCB的输出连接到主控板的辅电源输入



支持NUT驱动的NAS应该都能识别，当前工程是UPS系统的主控板



主控和功率分开可以自行选择适合自己的输入输出方式，升级更灵活



功率板如下：

升压充电，降压输出的版本 USB HID UPS for NAS[Buck] - 立创开源硬件平台

升降压充电，升降压输出的版本 USB HID UPS for NAS[Buck&Boost] - 立创开源硬件平台





适配铝盒

支持USB HID UPS，Homeassistant，Net Server等多种通讯方式

多种输入输出接口，支持PD输入，以及风扇接口，支持数据屏显

输出分为常开输出、一路常闭的可控输出，以及一路可控的充电输出



一组板载的4S电池监控，I2C接口可扩展多组电池的监测



通过LTC4412对主电源和备用电源的压差比较进行自动切换（主电源电压需略大于备用电源电压，小于20mv立刻切换，电压相等则均衡输出）









20250226

一段支持NUT的代码，经测试，通过QNAP及HA NUT连接，都能正常通讯

之后会加入固件中，完善UPS功能

src/esp_nut.ino · 慕炎/ESP32 UPS 12V - 码云 - 开源中国





20240522

更新电池组电压检测固件

20240428

增加一个电池电压检测模块，目前仅检测每1串电池的电压，之后可能改进为BMS

20240410

程序基本完善，放在gitee上了

ESP32 UPS 12V: 基于 CN3306升压充电，TPS40057 12v 10A输出的ups系统 (gitee.com)



增加充电可控（充电电流可通过临时跳线达到采集的数据）

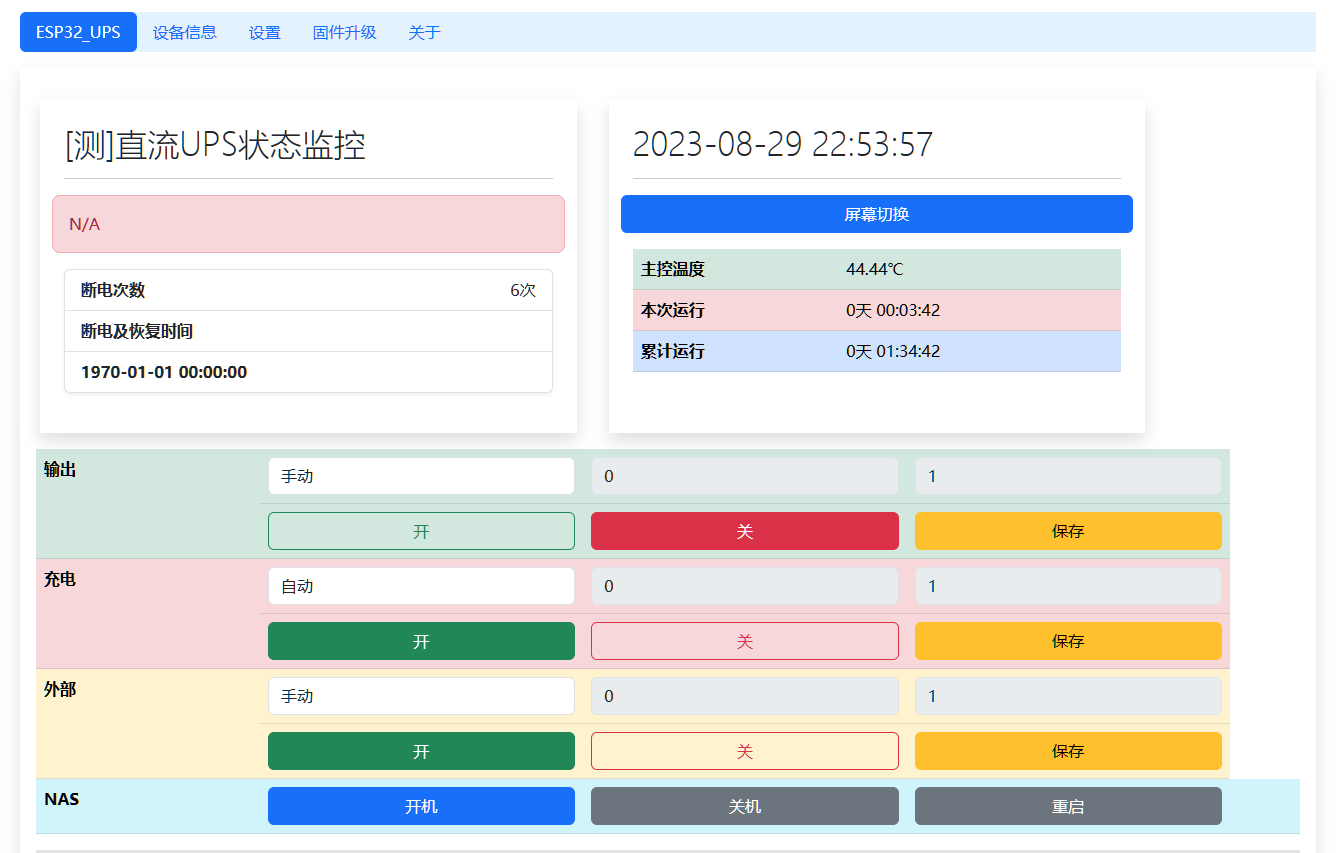

20230829程序更新
