概述

CH634是符合USB3.2 Gen1协议规范的4端口USB超高速HUB控制器芯片，单芯片集成4口USB HUB和USB PD功能。CH634具有独立的SS HUB控制器和USB2.0 HUB控制器，内置5组SS PHY、5组USB2.0 PHY和2组PD PHY。CH634芯片的上行端口支持USB3.0超高速5Gbps、USB2.0高速480Mbps和全速12Mbps，下行端口支持USB3.0超高速、USB2.0高速、全速和低速1.5Mbps。
CH634X内置两组Type-C双通道USB3.0 PHY和双PD PHY，兼容USB-C线缆和连接规范，原生支持Type-C正反插自适应，原生支持PDHUB、Type-C电源15W和PD的100W快充（20V*5A）。
CH634支持高性能的并发处理MTT模式，采用工业级设计，外围精简，可应用于计算机和工控机主板、扩展坞、外设、嵌入式系统等场景。（懒得动手，复制一下官网）



功能特点

• 4口USB3.2 Gen1 HUB集线器，提供4个下行端口，支持USB3.2 Gen1(5Gbps)，并且向前兼容USB3.1、USB3.0、USB2.1、USB2.0、USB1.1、USB1.0协议规范
• USB3.2 Gen1 HUB模块支持符合USB3.2 Gen1协议规范的U0/U1/U2/U3电源管理模式
• 部分型号内置两组自研的Type-C双通道USB3.0 PHY，原生支持Type-C正插和反插自适应
• USB2.0 HUB模块支持符合USB2.1协议规范的L0/L1/L2/L3电源管理模式
• 支持低成本的STT或高性能的MTT模式，MTT为每个端口配置独立的TT实现高速传输
• 内置两路USB PD PHY，原生支持Type-C电源15W和PD的100W快充，支持PDHUB和扩展坞
• 下行口支持BC1.2充电协议和CDP
• 兼容USB Type-C线缆和连接规范，3种C口工作模式，支持下行双C口或上行C口
• 每个下行端口的USB3.0和USB2.0支持拆开独立应用，4口HUB最多支持8个USB设备
• 支持GANG整体联动电源控制和GANG整体过流检测
• 部分型号支持各端口独立电源控制和各端口独立过流检测
• 自研的HUB专用USB PHY，低功耗技术，支持自供电或总线供电
• 部分型号支持SMBus总线，支持主板集成和管理
• CH634M、CH634X、CH634W6C和CH634W8G支持上行口交换功能，便于2个USB主机管理多个USB设备
• 支持通过I/O引脚配置独立或整体控制、供电模式等功能
• 可通过外部EEPROM、外部FLASH或内部EEPROM配置HUB芯片是否支持复合设备、不可移除设备、自定义VID、PID、端口配置和USB厂商、产品、序列号字符串描述符等
• 内置信息存储器，针对行业特殊需求可批量定制厂商或产品信息及配置
• 集成了3.3V的LDO调压器和1.2V的DC-DC降压器，支持外部5V电源供电，外围精简
• 部分型号支持外加Type-C接口芯片CH211实现28V高压PDHUB和扩展坞
• 青稞RISC-V处理器内核、超高速USB、高速USB、USB PD等控制器和物理层收发器IP全自研，各模块紧密协同，效率高成本低，免除IP授权费
• 提供QFN32、QFN48、QFN64、QFN68等多种封装形式（懒得动手，复制一下官网）



项目介绍

WCH又更新 U3 Hub了，虽然只支持到5gbps（USB3.2 Gen1x1）

CH634X支持C口正反插检测及上下行交换



• 本项目使用一种特殊的焊接处理方式，支持Mode 0 & 1
• 本项目是一个Demo应用，应作为参考使用
• 本项目输出默认2A1C，剩下一个A/C为上行输入的反向选择（例如A输入，则C下行）



项目功能

1 全新Mode 0&1 处理方式：

> 当作为Mode1模式时，即TypeC上行，则右边电源选择应横着焊接，且左边四个跳线应全部焊接

> 当作为Mode0模式时，即TypeA上行，则右边电源选择应竖着焊接



2 未使用TypeC额外电源输入

目的是仅仅Demo板参考开源使用。

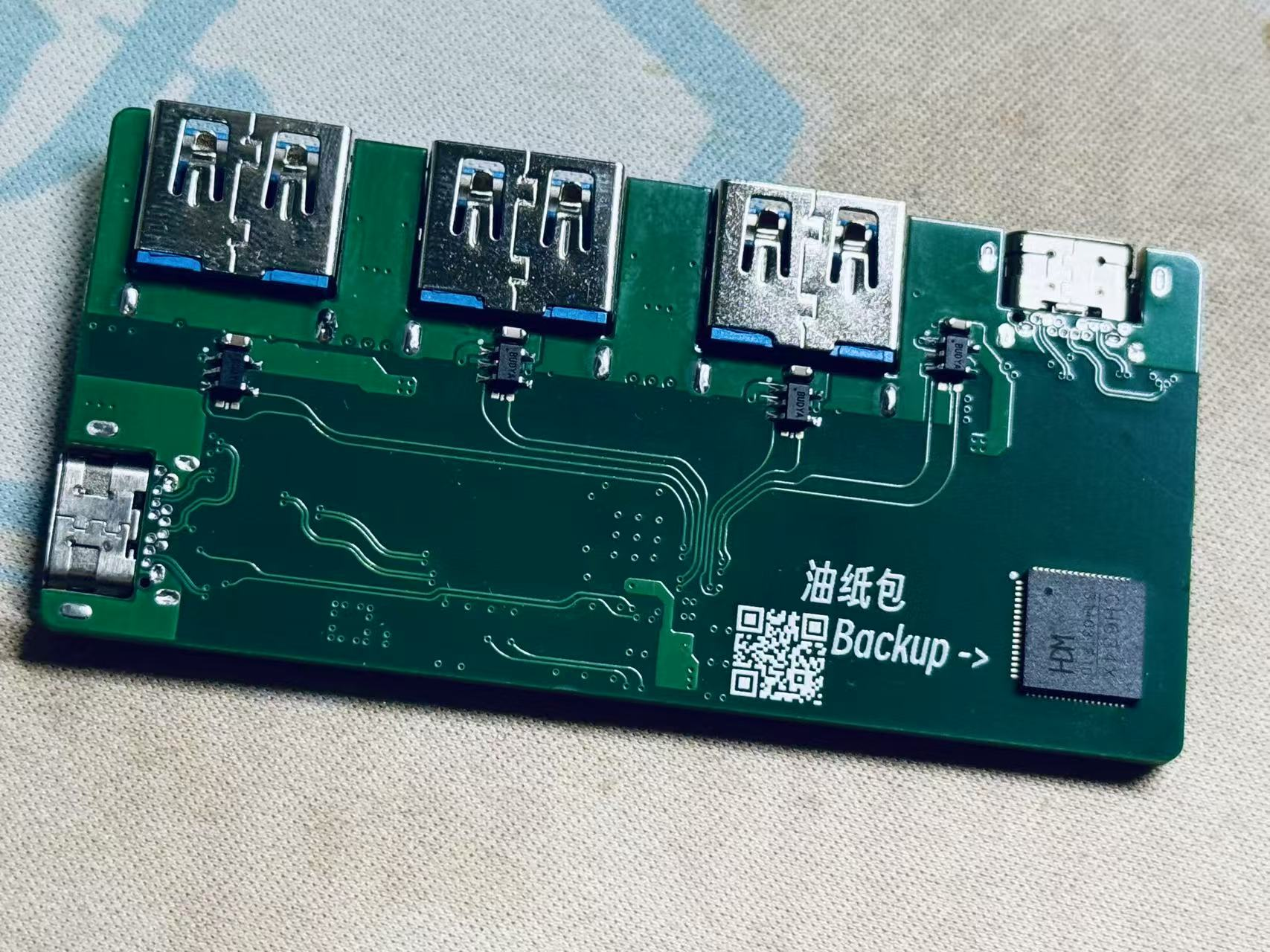

3 全新油纸包工艺，后背能源启动



4 TypeC接口沉板焊接

采用定位孔作为出线过孔，好处是不用追求JLC高工艺（加钱）



图集





测速

连接 U3 typeC 下行，500G移动硬盘

连接 U3 typeA 下行，500G移动硬盘



连接U3 TypeC下行，测试U盘，传输iso文件

展望

CH634X作为一颗U3 5Gbps Hub，性能虽然不是很高，但是对于国内市场来说是一颗崭新芯片市场。

但是对于mode0 1 2三种模式，能再多一个PD反向充电就好了（虽然mode2可以，但是这种情况下上行是公头，用起来稍微有一丢丢局限性）

但是有小封装U3 hub，从集成度的角度来说已经算很棒了



PS1：在画mode2 尿袋线款HUB了
